L'asse del rotore è un componente critico in vari sistemi meccanici, soprattutto nelle applicazioni in cui è coinvolto il movimento rotatorio. In qualità di fornitore leader di assi per rotori, comprendiamo l'importanza di comprendere le proprietà dinamiche di questi componenti. In questo blog approfondiremo le principali proprietà dinamiche di un asse del rotore e le loro implicazioni per diversi settori.
1. Inerzia rotazionale
L'inerzia rotazionale, nota anche come momento di inerzia, è una proprietà dinamica fondamentale dell'asse del rotore. Quantifica la resistenza dell'asse alle variazioni del suo movimento rotatorio. Il momento d'inerzia dipende dalla distribuzione della massa dell'asse e dalla sua forma. Per un asse del rotore, un momento di inerzia più elevato significa che è necessaria una coppia maggiore per accelerarne o decelerarne la rotazione.
In applicazioni quali motori automobilistici e macchinari industriali, l'inerzia rotazionale dell'asse del rotore influisce sulle prestazioni complessive e sull'efficienza del sistema. Ad esempio, in un motore da corsa ad alte prestazioni, ridurre al minimo l'inerzia rotazionale dell'albero motore (un tipo di asse del rotore) può portare ad un'accelerazione più rapida e ad una migliore risposta dell'acceleratore. D'altro canto, in alcune applicazioni industriali pesanti, un certo livello di inerzia rotazionale può essere auspicabile per garantire un funzionamento regolare e stabile.
La formula per il momento di inerzia di un cilindro solido (una forma comune per gli assi dei rotori) che ruota attorno al proprio asse centrale è (I=\frac{1}{2}mr^{2}), dove (m) è la massa del cilindro e (r) è il suo raggio. Tuttavia, gli assi dei rotori nel mondo reale potrebbero avere forme più complesse e il loro momento di inerzia potrebbe dover essere calcolato utilizzando metodi numerici o misurato sperimentalmente.
2. Frequenze naturali
Un'altra importante proprietà dinamica dell'asse del rotore sono le sue frequenze naturali. Ogni struttura meccanica possiede un insieme di frequenze naturali alle quali tende a vibrare quando eccitata. Per un asse del rotore, queste frequenze naturali sono determinate dalla sua geometria, dalle proprietà del materiale e dalle condizioni al contorno.
Quando la velocità di rotazione dell'asse coincide con una delle sue frequenze naturali, si verifica un fenomeno chiamato risonanza. La risonanza può portare a vibrazioni eccessive, che possono causare usura prematura, guasti per fatica e persino danni catastrofici all'asse e ai componenti circostanti. Pertanto, è fondamentale progettare gli assi dei rotori in modo tale che le loro velocità operative evitino le frequenze naturali.
Per calcolare le frequenze naturali dell'asse del rotore, gli ingegneri utilizzano spesso metodi analitici basati sulla teoria delle travi o sull'analisi degli elementi finiti (FEA). L'analisi FEA è uno strumento potente in grado di modellare con precisione la geometria complessa e il comportamento dei materiali dell'asse e prevederne le frequenze naturali e le forme modali.
3. Smorzamento
Lo smorzamento è la capacità di un materiale o di una struttura di dissipare energia quando vibra. Nel contesto di un asse del rotore, lo smorzamento gioca un ruolo fondamentale nel ridurre le vibrazioni e migliorare la stabilità del sistema. Esistono diversi tipi di meccanismi di smorzamento, tra cui lo smorzamento viscoso, lo smorzamento strutturale e lo smorzamento per attrito.
Lo smorzamento viscoso si verifica quando nel sistema è presente un fluido (come l'olio) che resiste al movimento delle parti vibranti. Lo smorzamento strutturale è legato all'attrito interno all'interno del materiale dell'asse stesso. Lo smorzamento dell'attrito può verificarsi nelle interfacce tra l'asse e altri componenti, come i cuscinetti.
Aumentando lo smorzamento dell'asse del rotore, è possibile ridurre l'ampiezza delle vibrazioni e il sistema può funzionare in modo più fluido. Ciò è particolarmente importante nelle applicazioni ad alta velocità in cui le vibrazioni possono avere un impatto significativo sulle prestazioni e sull'affidabilità del sistema. Ad esempio, nelle applicazioni aerospaziali, dove peso e prestazioni sono fondamentali, vengono spesso utilizzati materiali e tecniche di smorzamento avanzati per ottimizzare il comportamento dinamico degli assi dei rotori.
4. Squilibrio
Lo squilibrio è un problema comune negli assi dei rotori. Si verifica quando la distribuzione della massa dell'asse non è simmetrica rispetto al suo asse di rotazione. Anche un piccolo squilibrio può causare vibrazioni e rumore significativi durante il funzionamento.
Esistono due tipi principali di squilibrio: squilibrio statico e squilibrio dinamico. Lo squilibrio statico può essere pensato come un unico punto pesante sull'asse, che fa sì che l'asse tenda a ruotare con il punto pesante nella parte inferiore quando è a riposo. Lo squilibrio dinamico è più complesso e coinvolge sia un punto pesante che un momento attorno all'asse di rotazione.
Per correggere lo squilibrio vengono utilizzate tecniche di bilanciamento. Questi possono includere l'aggiunta o la rimozione di massa da posizioni specifiche sull'asse. Le moderne macchine equilibratrici possono misurare con precisione la quantità e la posizione dello squilibrio ed eseguire le correzioni necessarie. In qualità di fornitore di assali per rotori, ci assicuriamo che i nostri assali siano attentamente bilanciati per soddisfare i severi requisiti dei nostri clienti.
5. Rigidità torsionale
La rigidità torsionale è la resistenza dell'asse del rotore alla deformazione torsionale (torsione). Si tratta di una proprietà importante, soprattutto nelle applicazioni in cui l'asse è soggetto a coppia. Un'elevata rigidità torsionale significa che l'asse si deformerà meno sotto una determinata coppia, il che può portare a una trasmissione di potenza più precisa e a migliori prestazioni del sistema.
La rigidità torsionale dell'asse del rotore dipende dalle proprietà del materiale, dalla forma della sezione trasversale e dalla lunghezza. Ad esempio, un asse circolare solido avrà generalmente una rigidità torsionale maggiore rispetto a un asse cavo dello stesso diametro esterno. Tuttavia, in alcune applicazioni, come nel settore automobilistico, gli assi cavi possono essere preferiti a causa del loro peso inferiore.
Gli ingegneri possono calcolare la rigidità torsionale dell'asse del rotore utilizzando la formula (k_{t}=\frac{GJ}{L}), dove (G) è il modulo di taglio del materiale, (J) è il momento polare di inerzia della sezione trasversale e (L) è la lunghezza dell'asse.
Applicazioni e implicazioni
Le proprietà dinamiche degli assi dei rotori hanno implicazioni significative per vari settori. Nell'industria automobilistica, ad esempio, la progettazione degli assi dei rotori nei motori, nelle trasmissioni e negli organi di trasmissione deve tenere conto di tutte queste proprietà dinamiche per garantire un funzionamento regolare, prestazioni elevate e affidabilità a lungo termine. L'uso di materiali di alta qualità e tecniche di produzione avanzate possono aiutare a ottimizzare il comportamento dinamico di questi assali.
Nell'industria aerospaziale, dove la sicurezza e le prestazioni sono della massima importanza, gli assi dei rotori nei motori degli aerei e altri sistemi critici sono progettati per avere proprietà dinamiche molto precise. I requisiti di peso ridotto ed elevata resistenza nelle applicazioni aerospaziali spesso portano all'uso di materiali avanzati come leghe di titanio e compositi.
Nel settore dei macchinari industriali, gli assi dei rotori vengono utilizzati in un'ampia gamma di apparecchiature, dalle pompe e compressori ai generatori e ai trasportatori. Comprendere le proprietà dinamiche di questi assali è essenziale per ridurre al minimo i tempi di fermo, ridurre i costi di manutenzione e migliorare la produttività complessiva.
Se avete bisogno di assi per rotori di alta qualità progettati con una profonda conoscenza di queste proprietà dinamiche, vi invitiamo a contattarci per l'approvvigionamento e ulteriori discussioni. Il nostro team di esperti è pronto a collaborare con voi per soddisfare le vostre esigenze specifiche e fornire le migliori soluzioni per le vostre applicazioni.

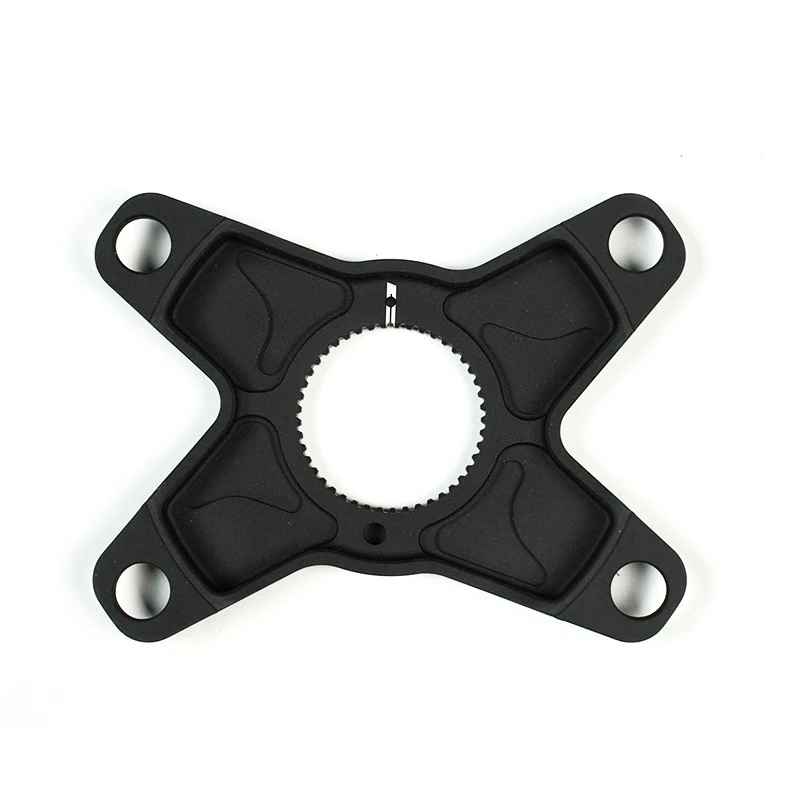

Per ulteriori informazioni sui nostri prodotti correlati, è possibile visitare i seguenti collegamenti:Ragno della corona del rotore,Ragno del rotore, EAnello Q del rotore.
Riferimenti
- Meirovitch, L. (1986). Elementi di Analisi delle Vibrazioni. McGraw-Hill.
- Inman, DJ (2014). Vibrazioni ingegneristiche. Pearson.
- Shigley, JE e Mischke, CR (2001). Progettazione di ingegneria meccanica. McGraw-Hill.
